شرح اختبار بروكتور القياسي والمعدل Proctor Test

0

اختبار بروكتور القياسي والمعدل
(Stander – Modified) Proctor Test


تنص جميع المواصفات الخاصة بأعمال الردم أن يحقق الردم نسبة نجاح لا تقل (مثلاً) عن 95% من اقصى كثافة جافة طبقا لأختبار بروكتور ، فهل تعرف ما هو أختبار بروكتور ؟؟





الهدف من اختبار بروكتور



الهدف من اختبار بروكتور هو : تحديد الكثافة الجافه القصوى ومحتوى الرطوبة الامثل التي ستقارن بها الكثافة الحقلية ، وكذلك تحديد الطاقة التي تتعرض لها التربة في الدمك في المعمل لتمثيلها على الطبيعة باستخدام أدوات ومعدات الدمك المختلفة


الطريقتان المستخدمتان لأختبار الدمك هم :-
اختبار بروكتر القياسي Standard Proctor Test
اختبار بروكتر المعدل Modified Proctor Test




القياسي
المعدل
القالب Mold
قالب 4ً
قالب 6ً
قالب 4ً

قالب 6ً
القطر (ملم)
101.60
152.4
101.6
152.4
الطول(ملم)
116.43
116.43
116.43
116.43
الحجم (سم3)
944
2124
944
2124
وزن المطرقة (نيوتن)
24.5
44.5
24.5
44.5
عدد الضربات
25
25
25
25
عدد الطبقات
3
3
5
5
ارتفاع المطرقة (ملم)
305
305
457
457

نتيجة بحث الصور عن اختبار بروكتور القياسي




خطوات اختبار بروكتور القياسي والمعدل

- جهز حوالي 5 كيلوجرام من التربة المارة من منخل رقم 40 والتي تم تحديد نسبة الرطوبة الطبيعية لها ، ثم أضف إليها الماء للحصول على محتوى مائي حوالي 4 ٪ أو 5٪ أقل من المحتوى الرطوبي الأمثل للتربة ثم اخلط التربة جيداً .


- قس وزن القالب الأسطواني مع القاعدة وليكن W1 .

- اربط القاعدة والحلقة المعدنية والأسطوانة مع القالب .

- ادمك التربة على ثلاث طبقات في حالة استخدام الطريقة القياسية ، أو خمس طبقات في حالة استخدام الطريقة المعدلة . ادمك كل طبقة 25 مرة قبل إدخال الطبقة التالية ، وذلك باستخدام المطرقة والارتفاع بالطريقة القياسية أو المعدلة التي سبق شرحها .

- افصل الحلقة عن القالب وباستخدام المسطرة أزل التربة الزائدة لتتساوي مع سطح القالب ، وفي حالة وجود فجوات أضف مواد ناعمة أو خشنة لملء الفراغات .

- قس وزن القالب الأسطواني مع القاعدة والتربة المدموكة W2 .

- افصل القاعدة ثم استخرج عينة التربة باستخدام الرافعة .

- خذ عينة ممثلة من التربة المدموكة من أسفل ووسط وأعلى القالب ( حوالي 100جم) لتحديد المحتوي المائي .

- امزج التربة مع التربة المتبقية وأضف حوالي 2 ٪ من الماء واخلطهما جيداً .

- كرر الخطوات من 4 إلى 8 عدة مرات حتى تلاحظ أن وزن القالب مع القاعدة والتربة بدأ يقل رغم زيادة الماء ثم سجل بعدها محاولتين .

الكثافة الرطبة للتربة gb = وزن التربة ÷ حجم الوعاء

الكثافة الجافة للتربة
gd =الكثافة الرطبة للتربةgb) ÷  1
+ المحتوى المائي )

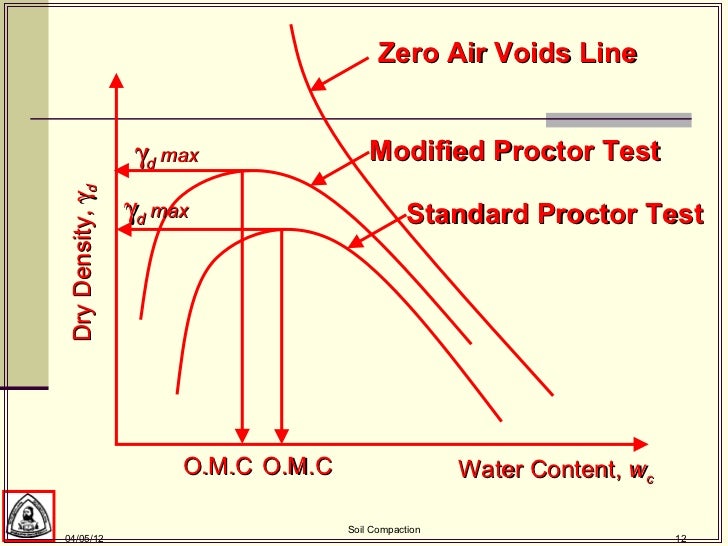

- ارسم الكثافة الجافة للتربةgd مع المحتوى المائي wc على رسم بياني والتي ستشكل منحنى ومنه حدد الكثافة الجافة العظمى للتربة gmax ، وهي أعلى نقطة في المنحنى ويمثل المحتوي المائي لهذه النقطة المحتوى الرطوبي الأمثل OMC .



نتيجة بحث الصور عن اختبار بروكتور القياسي






الخلاصة

يستخدم اختبار بروكتور القياسي لتحديد ضغط أنواع مختلفة من التربة وخصائص التربة مع تغير في محتوى الرطوبة.
أثناء الدمك ، يتم نقل جسيمات التربة ، ويتم تقليل حجم الهواء. وقد ينطوي أيضًا على تعديل لمحتوى الرطوبة ، وفي التربة المشبعة بالحبيبات ، قد يتم ضغط محتوى الرطوبة خلال عملية الدمك أو الرص.
حيث تزداد كثافة التربة المشبعة بسبب انخفاض في حجم الفراغات الناجمة عن طرد الماء تحت تطبيق الحمل الساكن.
نلاحظ في المنحنى أنه في البداية كلما أضفنا الماء وقمنا بدمك التربة فهذا يدفع بخروج الهواء لتحل التربة محله فتزداد الكثافة، حتى لحظة معينة يكون فيها أفضل نسبة للماء ويقابلها أعلى كثافة ممكن توفيرها للتربة، وبعد ذلك إذا أضفنا الماء للتربة فإن الماء يحل محل حبيبات التربة فتصبح التربة أقل كثافة.
